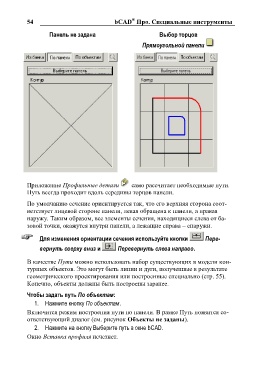

54 bCAD® Про. Специальные инструменты
Панель не задана
Выбор торцов
Прямоугольной панели

Приложение Профильные детали само рассчитает необходимые пути.
Путь всегда проходит вдоль середины торцов панели.

По умолчанию сечение ориентируется так, что его верхняя сторона соот-
ветствует лицевой стороне панели, левая обращена к панели, а правая –
наружу. Таким образом, все элементы сечения, находящиеся слева от ба-
зовой точки, окажутся внутри панели, а лежащие справа – снаружи.

Для изменения ориентации сечения используйте кнопки Пере-

вернуть сверху вниз и Перевернуть слева направо.

В качестве Пути можно использовать набор существующих в модели кон-
турных объектов. Это могут быть линии и дуги, полученные в результате
геометрического проектирования или построенные специально (стр. 55).
Конечно, объекты должны быть построены заранее.

Чтобы задать путь По объектам:
1. Нажмите кнопку По объектам.

Включится режим построения пути по панели. В рамке Путь появится со-
ответствующий диалог (см. рисунок Объекты не заданы).

2. Нажмите на кнопку Выберите путь в окне bCAD.

Окно Вставка профиля исчезнет.
