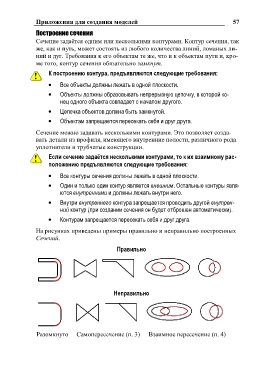

Приложения для создания моделей 57
Построение сечения
Сечение задаѐтся одним или несколькими контурами. Контур сечения, так
же, как и путь, может состоять из любого количества линий, ломаных ли-
ний и дуг. Требования к его объектам те же, что и к объектам пути и, кро-
ме того, контур сечения обязательно замкнут.
К построению контура, предъявляются следующие требования:
Все объекты должны лежать в одной плоскости.
Объекты должны образовывать непрерывную цепочку, в которой ко-
нец одного объекта совпадает с началом другого.
Цепочка объектов должна быть замкнутой.
Объектам запрещается пересекать себя и друг друга.
Сечение можно задавать несколькими контурами. Это позволяет созда-
вать детали из профиля, имеющего внутренние полости, различного рода
уплотнители и трубчатые конструкции.
Если сечение задаѐтся несколькими контурами, то к их взаимному рас-
положению предъявляются следующие требования:
Все контуры сечения должны лежать в одной плоскости.
Один и только один контур является внешним. Остальные контуры явля-
ются внутренними и должны лежать внутри него.
Внутри внутреннего контура запрещается проводить другой внутрен-
ний контур (при создании сечения он будет отброшен автоматически).
Контурам запрещается пересекать себя и друг друга.
На рисунках приведены примеры правильно и неправильно построенных
Сечений.
Правильно
Неправильно
Разомкнуто Самопересечение (п. 3) Взаимное пересечение (п. 4)
