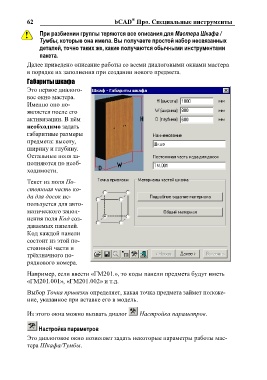

62 bCAD® Про. Специальные инструменты

При разбиении группы теряются все описания для Мастера Шкафа /
Тумбы, которые она имела. Вы получаете простой набор несвязанных
деталей, точно таких же, какие получаются обычными инструментами
пакета.

Далее приведено описание работы со всеми диалоговыми окнами мастера
в порядке их заполнения при создании нового предмета.

Габариты шкафа
Это первое диалого-
вое окно мастера.
Именно оно по-
является после его
активизации. В нѐм
необходимо задать
габаритные размеры
предмета: высоту,
ширину и глубину.
Остальные поля за-
полняются по необ-
ходимости.

Текст из поля По-
стоянная часть ко-
да для досок ис-
пользуется для авто-
матического запол-
нения поля Код соз-
даваемых панелей.
Код каждой панели
состоит из этой по-
стоянной части и
трѐхзначного по-
рядкового номера.

Например, если ввести «ГМ201.», то коды панели предмета будут иметь
«ГМ201.001», «ГМ201.002» и т.д.

Выбор Точка привязки определяет, какая точка предмета займет положе-
ние, указанное при вставке его в модель.

Из этого окна можно вызвать диалог Настройка параметров.

Настройка параметров

Это диалоговое окно позволяет задать некоторые параметры работы мас-
тера Шкафа/Тумбы.
