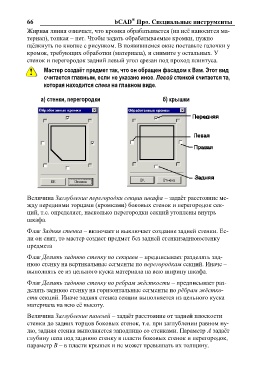

66 bCAD® Про. Специальные инструменты

Жирная линия означает, что кромка обрабатывается (на неѐ наносится ма-
териал), тонкая – нет. Чтобы задать обрабатываемые кромки, нужно
щѐлкнуть по кнопке с рисунком. В появившемся окне поставьте галочки у
кромок, требующих обработки (материала), и снимите у остальных. У
стенок и перегородок задний левый угол срезан под проход плинтуса.

Мастер создаѐт предмет так, что он обращен фасадом к Вам. Этот вид
считается главным, если не указано иное. Левой стенкой считается та,
которая находится слева на главном виде.

а) стенки, перегородки б) крышки

Величина Заглубление перегородки секции шкафа – задаѐт расстояние ме-
жду передними торцами (кромками) боковых стенок и перегородок сек-
ций, т.е. определяет, насколько перегородки секций утоплены внутрь
шкафа.

Флаг Задняя стенка – включает и выключает создание задней стенки. Ес-
ли он снят, то мастер создаст предмет без задней стенкизаднююстенку
предмета

Флаг Делить заднюю стенку по секциям – предписывает разделять зад-
нюю стенку на вертикальные сегменты по перегородкам секций. Иначе –
выполнять ее из цельного куска материала на всю ширину шкафа.

Флаг Делить заднюю стенку по ребрам жѐсткости – предписывает раз-
делять заднюю стенку на горизонтальные сегменты по рѐбрам жѐстко-
сти секций. Иначе задняя стенка секции выполняется из цельного куска
материала на всю еѐ высоту.

Величина Заглубление панелей – задаѐт расстояние от задней плоскости
стенки до задних торцов боковых стенок, т.е. при заглублении равном ну-
лю, задняя стенка выполняется заподлицо со стенками. Параметр A задаѐт
глубину паза под заднюю стенку в пласти боковых стенок и перегородок,
параметр B – в пласти крышек и не может превышать их толщину.
