Приложения для создания моделей 69

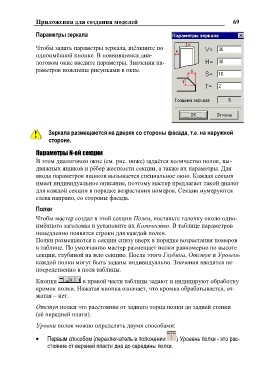

Параметры зеркала

Чтобы задать параметры зеркала, щѐлкните по
одноимѐнной кнопке. В появившемся диа-
логовом окне введите параметры. Значения па-
раметров пояснены рисунками в окне.

Зеркала размещаются на дверях со стороны фасада, т.е. на наружной
стороне.

Параметры N-ой секции

В этом диалоговом окне (см. рис. ниже) задаѐтся количество полок, вы-
движных ящиков и рѐбер жесткости секции, а также их параметры. Для
ввода параметров ящиков вызывается специальное окно. Каждая секция
имеет индивидуальное описание, поэтому мастер предлагает такой диалог
для каждой секции в порядке возрастания номеров. Секции нумеруются
слева направо, со стороны фасада.

Полки

Чтобы мастер создал в этой секции Полки, поставьте галочку около одно-
имѐнного заголовка и установите их Количество. В таблице параметров
немедленно появятся строки для каждой полки.
Полки размещаются в секции снизу вверх в порядке возрастания номеров
в таблице. По умолчанию мастер размещает полки равномерно по высоте
секции, глубиной на всю секцию. После этого Глубина, Отступ и Уровень
каждой полки могут быть заданы индивидуально. Значения вводятся не-
посредственно в поля таблицы.

Кнопки в правой части таблицы задают и индицируют обработку

кромок полки. Нажатая кнопка означает, что кромка обрабатывается, от-

жатая – нет.

Отступ полки это расстояние от заднего торца полки до задней стенки
(еѐ передней плати).

Уровни полок можно определять двумя способами:

Первым способом (переключатель в положении ) Уровень полки - это рас-
стояние от верхней пласти дна до середины полки.
