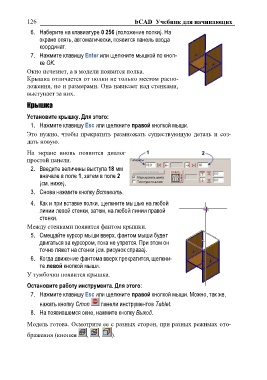

126 bCAD Учебник для начинающих

6. Наберите на клавиатуре 0 256 (положение полки). На
экране опять, автоматически, появится панель ввода
координат.

7. Нажмите клавишу Enter или щелкните мышкой по кноп-
ке OK.

Окно исчезнет, а в модели появится полка.
Крышка отличается от полки не только местом распо-
ложения, но и размерами. Она нависает над стенками,
выступает за них.

Крышка

Установите крышку. Для этого:
1. Нажмите клавишу Esc или щелкните правой кнопкой мыши.

Это нужно, чтобы прекратить размножать существующую деталь и соз-
дать новую.

На экране вновь появится диалог
простой панели.

2. Введите величины выступа 18 мм
вначале в поле 1, затем в поле 2
(см. ниже).

3. Снова нажмите кнопку Вставить.

4. Как и при вставке полки, щелкните мышью на любой
линии левой стенки, затем, на любой линии правой
стенки.

Между стенками появится фантом крышки.
5. Смещайте курсор мыши вверх, фантом мыши будет
двигаться за курсором, пока не упрется. При этом он
точно ляжет на стенки (см. рисунок справа).
6. Когда движение фантома вверх прекратится, щелкни-
те левой кнопкой мыши.

У тумбочки появится крышка.

Остановите работу инструмента. Для этого:
7. Нажмите клавишу Esc или щелкните правой кнопкой мыши. Можно, так же,
нажать кнопку Стоп панели инструментов Tablet.
8. На появившемся окне, нажмите кнопку Выход.

Модель готова. Осмотрите ее с разных сторон, при разных режимах ото-

бражения (кнопки , , ).
