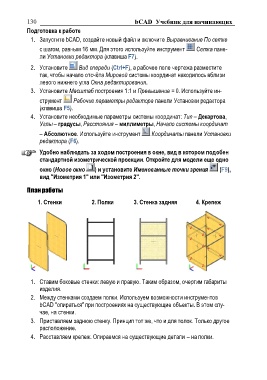

130 bCAD Учебник для начинающих
Подготовка к работе

1. Запустите bCAD, создайте новый файл и включите Выравнивание По сетке
с шагом, равным 16 мм. Для этого используйте инструмент Сетка пане-
ли Установки редактора (клавиша F7).

2. Установите Вид спереди (Ctrl+F), а рабочее поле чертежа разместите
так, чтобы начало отсчѐта Мировой системы координат находилось вблизи
левого нижнего угла Окна редактирования.

3. Установите Масштаб построения 1:1 и Превышение = 0. Используйте ин-
струмент Рабочие параметры редактора панели Установки редактора
(клавиша F5).

4. Установите необходимые параметры системы координат: Тип – Декартова,
Углы – градусы, Расстояния – миллиметры, Начало системы координат
– Абсолютное. Используйте инструмент Координаты панели Установки
редактора (F6).

Удобно наблюдать за ходом построения в окне, вид в котором подобен
стандартной изометрической проекции. Откройте для модели еще одно
окно (Новое окно ) и установите Именованные точки зрения (F9),
вид "Изометрия 1" или "Изометрия 2".

План работы 2. Полки 3. Стенка задняя 4. Крепеж
1. Стенки

1. Ставим боковые стенки: левую и правую. Таким образом, очертим габариты
изделия.

2. Между стенками создаем полки. Используем возможности инструментов
bCAD "опираться" при построениях на существующие объекты. В этом слу-
чае, на стенки.

3. Приставляем заднюю стенку. Принцип тот же, что и для полок. Только другое
расположение.

4. Расставляем крепеж. Опираемся на существующие детали – на полки.
