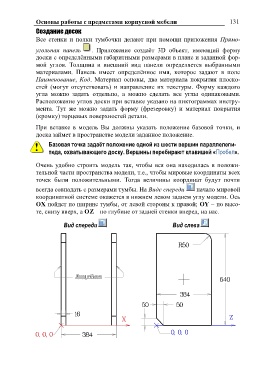

Основы работы с предметами корпусной мебели 131

Создание досок
Все стенки и полки тумбочки делают при помощи приложения Прямо-

угольная панель . Приложение создаѐт 3D объект, имеющий форму
доски с определѐнными габаритными размерами в плане и заданной фор-

мой углов. Толщина и внешний вид панели определяется выбранными

материалами. Панель имеет определѐнное имя, которое задают в поле

Наименование, Код. Материал основы, два материала покрытия плоско-

стей (могут отсутствовать) и направление их текстуры. Форму каждого
угла можно задать отдельно, а можно сделать все углы одинаковыми.

Расположение углов доски при вставке указано на пиктограммах инстру-

мента. Тут же можно задать форму (фрезеровку) и материал покрытия

(кромку) торцевых поверхностей детали.

При вставке в модель Вы должны указать положение базовой точки, и
доска займет в пространстве модели заданное положение.

Базовая точка задаѐт положение одной из шести вершин параллелепи-
педа, охватывающего доску. Вершины перебирают клавишей «Пробел».

Очень удобно строить модель так, чтобы вся она находилась в положи-
тельной части пространства модели, т.е., чтобы мировые координаты всех
точек были положительными. Тогда величины координат будут почти

всегда совпадать с размерами тумбы. На Виде спереди начало мировой
координатной системе окажется в нижнем левом заднем углу модели. Ось
OX пойдет по ширине тумбы, от левой стороны к правой; OY – по высо-
те, снизу вверх, а OZ – по глубине от задней стенки вперед, на нас.

Вид спереди Вид слева
