Основы работы с предметами корпусной мебели 129
№1 – Построение простейшей тумбы
В этом упражнении Вы построите модель мебельного предмета – про-
стейшей тумбы. Соберете ее из панелей и расставите в ней крепеж.
Перед выполнением урока, распечатайте эту страницу. Пусть она лежит у
Вас на столе рядом с клавиатурой.

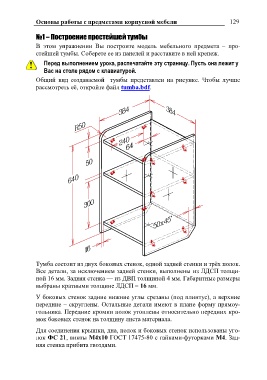

Общий вид создаваемой тумбы представлен на рисунке. Чтобы лучше
рассмотреть еѐ, откройте файл tumba.bdf.
Тумба состоит из двух боковых стенок, одной задней стенки и трѐх полок.
Все детали, за исключением задней стенки, выполнены из ЛДСП толщи-
ной 16 мм. Задняя стенка — из ДВП толщиной 4 мм. Габаритные размеры
выбраны кратными толщине ЛДСП = 16 мм.
У боковых стенок задние нижние углы срезаны (под плинтус), а верхние
передние – скруглены. Остальные детали имеют в плане форму прямоу-
гольника. Передние кромки полок утоплены относительно передних кро-
мок боковых стенок на толщину листа материала.
Для соединения крышки, дна, полок и боковых стенок использованы уго-
лок ФС 21, винты М4х10 ГОСТ 17475-80 с гайками-футорками М4. Зад-
няя стенка прибита гвоздями.
