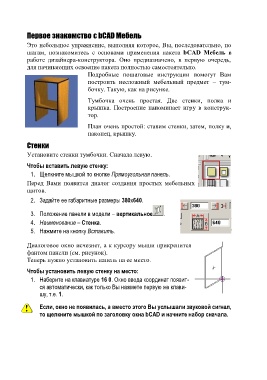

Первое знакомство c bCAD Мебель

Это небольшое упражнение, выполняя которое, Вы, последовательно, по
шагам, познакомитесь с основами применения пакета bCAD Мебель в
работе дизайнера-конструктора. Оно предназначено, в первую очередь,
для начинающих освоение пакета полностью самостоятельно.

Подробные пошаговые инструкции помогут Вам
построить несложный мебельный предмет – тум-
бочку. Такую, как на рисунке.

Тумбочка очень простая. Две стенки, полка и
крышка. Построение напоминает игру в конструк-
тор.

План очень простой: ставим стенки, затем, полку и,
наконец, крышку.

Стенки

Установите стенки тумбочки. Сначала левую.

Чтобы вставить левую стенку:
1. Щелкните мышкой по кнопке Прямоугольная панель.

Перед Вами появится диалог создания простых мебельных
щитов.

2. Задайте ее габаритные размеры 380x640.

3. Положение панели в модели – вертикальное .
4. Наименование – Стенка.
5. Нажмите на кнопку Вставить.

Диалоговое окно исчезнет, а к курсору мыши прикрепится
фантом панели (см. рисунок).
Теперь нужно установить панель на ее место.

Чтобы установить левую стенку на место:
1. Наберите на клавиатуре 16 0. Окно ввода координат появит-
ся автоматически, как только Вы нажмете первую же клави-
шу, т.е. 1.

Если, окно не появилась, а вместо этого Вы услышали звуковой сигнал,
то щелкните мышкой по заголовку окна bCAD и начните набор сначала.
