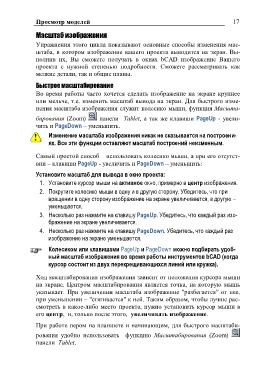

Просмотр моделей 17

Масштаб изображения

Упражнения этого цикла показывают основные способы изменения мас-
штаба, в котором изображение вашего проекта выводится на экран. Вы-
полнив их, Вы сможете получать в окнах bCAD изображение Вашего
проекта с нужной степенью подробности. Сможете рассматривать как
мелкие детали, так и общие планы.

Быстрое масштабирование
Во время работы часто хочется сделать изображение на экране крупнее
или мельче, т.е. изменить масштаб вывода на экран. Для быстрого изме-
нения масштаба изображения служит колесико мыши, функция Масшта-

бирования (Zoom) панели Tablet, а так же клавиши PageUp - увели-
чить и PageDown – уменьшить.

Изменение масштаба изображения никак не сказывается на построени-
ях. Все эти функции оставляют масштаб построений неизменным.

Самый простой способ – использовать колесико мыши, а при его отсутст-
вии – клавиши PageUp - увеличить и PageDown – уменьшить:

Установите масштаб для вывода в окно проекта:
1. Установите курсор мыши на активное окно, примерно в центр изображения.
2. Покрутите колесико мыши в одну и в другую сторону. Убедитесь, что при
вращении в одну сторону изображение на экране увеличивается, в другую –
уменьшается.
3. Несколько раз нажмите на клавишу PageUp. Убедитесь, что каждый раз изо-
бражение на экране увеличивается.
4. Несколько раз нажмите на клавишу PageDown. Убедитесь, что каждый раз
изображение на экране уменьшается.

Колесиком или клавишами PageUp и PageDown можно подбирать удоб-
ный масштаб изображения во время работы инструментов bCAD (когда
курсор состоит из двух перекрещивающихся линий или кружка).

Ход масштабирования изображения зависит от положения курсора мыши
на экране. Центром масштабирования является точка, на которую мышь
указывает. При увеличении масштаба изображение "разбегается" от нее,
при уменьшении – "стягивается" к ней. Таким образом, чтобы лучше рас-
смотреть в какое-либо место проекта, нужно установить курсор мыши в
его центр, и, только после этого, увеличивать изображение.

При работе пером на планшете и начинающим, для быстрого масштаби-

рования удобно использовать функцию Масштабирования (Zoom)
панели Tablet.
