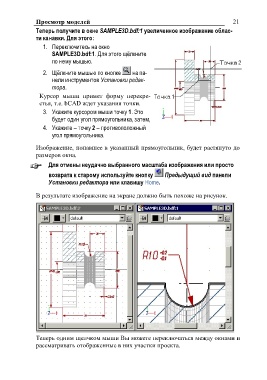

Просмотр моделей 21

Теперь получите в окне SAMPLE3D.bdf:1 увеличенное изображение облас-
ти канавки. Для этого:

1. Переключитесь на окно
SAMPLE3D.bdf:1. Для этого щѐлкните
по нему мышью.

2. Щѐлкните мышью по кнопке на па-
нели инструментов Установки редак-
тора.

Курсор мыши примет форму перекре-
стья, т.е. bCAD ждет указания точки.

3. Укажите курсором мыши точку 1. Это
будет один угол прямоугольника, затем,

4. Укажите – точку 2 – противоположный
угол прямоугольника.

Изображение, попавшее в указанный прямоугольник, будет растянуто до
размеров окна.

Для отмены неудачно выбранного масштаба изображения или просто

возврата к старому используйте кнопку Предыдущий вид панели
Установки редактора или клавишу Home.

В результате изображение на экране должно быть похоже на рисунок.

Теперь одним щелчком мыши Вы можете переключаться между окнами и
рассматривать отображенные в них участки проекта.
