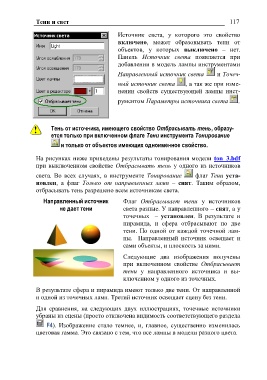

Page 119 - Учебник для начинающих

Тени и свет 117

Источник света, у которого это свойство
включено, может образовывать тени от
объектов, у которых выключено – нет.
Панель Источник света появляется при
добавлении в модель лампы инструментами

Направленный источник света и Точеч-

ный источник света , а так же при изме-
нении свойств существующей лампы инст-

рументом Параметры источника света .

Тень от источника, имеющего свойство Отбрасывать тень, образу-
ется только при включенном флаге Тени инструмента Тонирование

и только от объектов имеющих одноименное свойство.

На рисунках ниже приведены результаты тонирования модели ton_3.bdf
при выключенном свойстве Отбрасывать тень у одного из источников

света. Во всех случаях, в инструменте Тонирование флаг Тени уста-
новлен, а флаг Только от направленных ламп – снят. Таким образом,
отбрасывать тень разрешено всем источникам света.

Направленный источник Флаг Отбрасывает тени у источников
не дает тени света разные. У направленного – снят, а у
точечных – установлен. В результате и
пирамида, и сфера отбрасывают по две
тени. По одной от каждой точечной лам-
пы. Направленный источник освещает и
сами объекты, и плоскость за ними.

Следующие два изображения получены
при включенном свойстве Отбрасывает

тени у направленного источника и вы-

ключенном у одного из точечных.

В результате сфера и пирамида имеют только две тени. От направленной
и одной из точечных ламп. Третий источник освещает сцену без тени.

Для сравнения, на следующих двух иллюстрациях, точечные источники
убраны из сцены (просто отключена видимость соответствующего раздела

F4). Изображение стало темнее, и, главное, существенно изменилась
цветовая гамма. Это связано с тем, что все лампы в модели разного цвета.
