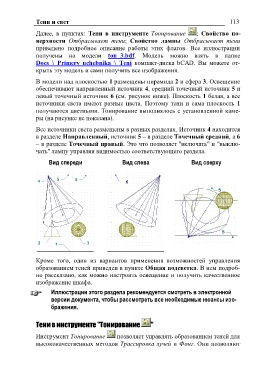

Тени и свет 113

Далее, в пунктах: Тени в инструменте Тонирование ; Свойство по-
верхности Отбрасывает тени; Свойство лампы Отбрасывает тени
приведено подробное описание работы этих флагов. Все иллюстрации
получены на модели ton_3.bdf. Модель можно взять в папке
Docs_\_Primery uchebnika_\_Teni компакт-диска bCAD. Вы можете от-
крыть эту модель и сами получить все изображения.

В модели над плоскостью 1 размещены пирамида 2 и сфера 3. Освещение
обеспечивают направленный источник 4, средний точечный источник 5 и

левый точечный источник 6 (см. рисунок ниже). Плоскость 1 белая, а все

источники света имеют разные цвета. Поэтому тени и сама плоскость 1

получаются цветными. Тонирование выполнялось с установленной каме-

ры (на рисунке не показана).

Все источники света размещены в разных разделах. Источник 4 находится
в разделе Направленный, источник 5 – в разделе Точечный средний, а 6

– в разделе Точечный правый. Это что позволяет "включать" и "выклю-

чать" лампу управляя видимостью соответствующего раздела.

Вид спереди Вид слева Вид сверху

Кроме того, один из вариантов применения возможностей управления
образованием теней приведен в пункте Общая подсветка. В нем подроб-
но рассказано, как можно настроить освещение и получить качественное
изображение шкафа.

Иллюстрации этого раздела рекомендуется смотреть в электронной
версии документа, чтобы рассмотреть все необходимые нюансы изо-
бражения.

Тени в инструменте "Тонирование "

Инструмент Тонирование позволяет управлять образованием теней для
высококачественных методов Трассировка лучей и Фонг. Они позволяют
