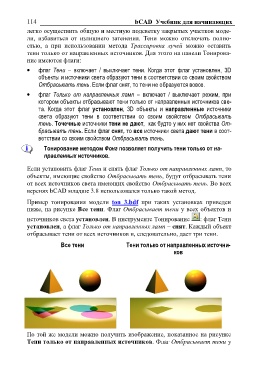

114 bCAD Учебник для начинающих

легко осуществить общую и местную подсветку закрытых участков моде-
ли, избавиться от излишнего затенения. Тени можно отключать полно-
стью, а при использовании метода Трассировка лучей можно оставить
тени только от направленных источников. Для этого на панели Тонирова-
ние имеются флаги:

флаг Тени – включает / выключает тени. Когда этот флаг установлен, 3D
объекты и источники света образуют тени в соответствии со своим свойством
Отбрасывать тень. Если флаг снят, то тени не образуются вовсе.

флаг Только от направленных ламп – включает / выключает режим, при
котором объекты отбрасывают тени только от направленных источников све-
та. Когда этот флаг установлен, 3D объекты и направленные источники
света образуют тени в соответствии со своим свойством Отбрасывать
тень. Точечные источники тени не дают, как будто у них нет свойства От-
брасывать тень. Если флаг снят, то все источники света дают тени в соот-
ветствии со своим свойством Отбрасывать тень.

Тонирование методом Фонг позволяет получить тени только от на-
правленных источников.

Если установить флаг Тени и снять флаг Только от направленных ламп, то
объекты, имеющие свойство Отбрасывать тень, будут отбрасывать тени
от всех источников света имеющих свойство Отбрасывать тень. Во всех
версиях bCAD младше 3.8 использовался только такой метод.

Пример тонирования модели ton_3.bdf при таких установках приведен
ниже, на рисунке Все тени. Флаг Отбрасывает тени у всех объектов и

источников света установлен. В инструменте Тонирование : флаг Тени
установлен, а флаг Только от направленных ламп – снят. Каждый объект
отбрасывает тени от всех источников и, следовательно, дает три тени.

Все тени Тени только от направленных источни-
ков

По той же модели можно получить изображение, показанное на рисунке
Тени только от направленных источников. Флаг Отбрасывает тени у
