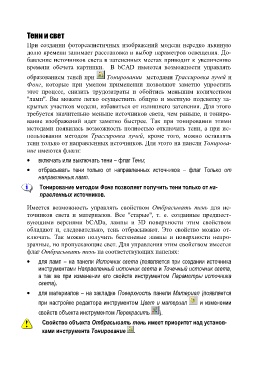

Тени и свет

При создании фотореалистичных изображений модели нередко львиную
долю времени занимает расстановка и выбор параметров освещения. До-
бавление источников света в затененных местах приводит к увеличению
времени обсчета картинки. В bCAD имеются возможности управлять

образованием теней при Тонировании методами Трассировка лучей и
Фонг, которые при умелом применении позволяют заметно упростить
этот процесс, снизить трудозатраты и обойтись меньшим количеством
"ламп". Вы можете легко осуществить общую и местную подсветку за-
крытых участков модели, избавиться от излишнего затенения. Для этого
требуется значительно меньше источников света, чем раньше, и тониро-
вание изображений идет заметно быстрее. Так при тонировании этими
методами появилась возможность полностью отключать тени, а при ис-
пользовании методом Трассировка лучей, кроме того, можно оставлять
тени только от направленных источников. Для этого на панели Тонирова-
ние имеются флаги:

включать или выключать тени – флаг Тени;

отбрасывать тени только от направленных источников – флаг Только от
направленных ламп.

Тонирование методом Фонг позволяет получить тени только от на-
правленных источников.

Имеется возможность управлять свойством Отбрасывать тень для ис-
точников света и материалов. Все "старые", т. е. созданные предшест-
вующими версиями bCADa, лампы и 3D поверхности этим свойством
обладают и, следовательно, тень отбрасывают. Это свойство можно от-
ключать. Так можно получить бестеневые лампы и поверхности непро-
зрачные, но пропускающие свет. Для управления этим свойством имеется
флаг Отбрасывать тень на соответствующих панелях:

для ламп – на панели Источник света (появляется при создании источника
инструментами Направленный источник света и Точечный источник света,
а так же при изменении его свойств инструментом Параметры источника
света).

для материалов – на закладке Поверхность панели Материал (появляется

при настройке редактора инструментом Цвет и материал и изменении

свойств объекта инструментом Перекрасить ).

Свойство объекта Отбрасывать тень имеет приоритет над установ-
ками инструмента Тонирование .
