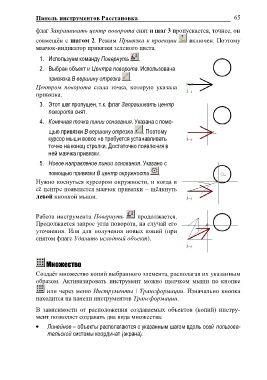

Панель инструментов Расстановка 65

флаг Запрашивать центр поворота снят и шаг 3 пропускается, точнее, он

совмещѐн с шагом 2. Режим Привязка к проекции включен. Поэтому
маячок-индикатор привязки зеленого цвета.

1. Используем команду Повернуть .

2. Выбран объект и Центра поворота. Использована

привязка В вершину отрезка .

Центром поворота стала точка, которую указала
привязка.

3. Этот шаг пропущен, т.к. флаг Запрашивать центр
поворота снят.

4. Конечная точка линии основания. Указана с помо-

щью привязки В вершину отрезка . Поэтому
курсор мыши вовсе не требуется устанавливать
точно на конец стрелки. Достаточно появления в
ней маячка привязки.

5. Новое направление линии основания. Указано с

помощью привязки В центр окружности .

Нужно коснуться курсором окружности, и когда в
еѐ центре появляется маячок привязки – щѐлкнуть
левой кнопкой мыши.

Работа инструмента Повернуть продолжается.
Продолжается запрос угла поворота, на случай его

уточнения. Или для получения новых копий (при

снятом флаге Удалить исходный объект).

Множество

Создаѐт множество копий выбранного элемента, располагая их указанным
образом. Активизировать инструмент можно щелчком мыши по кнопке

или через меню Инструменты \ Трансформации. Изначально кнопка
находится на панели инструментов Трансформации.

В зависимости от расположения создаваемых объектов (копий) инстру-
мент позволяет создавать два вида множества:

Линейное – объекты располагаются с указанным шагом вдоль осей пользова-
тельской системы координат (экрана).
