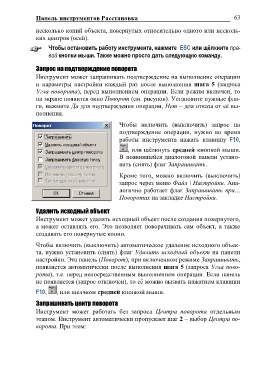

Page 65 - bCAD. Руководство пользователя

Панель инструментов Расстановка 63

несколько копий объекта, повернутых относительно одного или несколь-
ких центров (осей).

Чтобы остановить работу инструмента, нажмите ESC или щѐлкните пра-
вой кнопки мыши. Также можно просто дать следующую команду.

Запрос на подтверждение поворота

Инструмент может запрашивать подтверждение на выполнение операции
и параметры настройки каждый раз после выполнения шага 5 (запроса
Угла поворота), перед выполнением операции. Если режим включен, то
на экране появится окно Поворот (см. рисунок). Установите нужные фла-
ги, нажмите Да для подтверждения операции, Нет – для отказа от еѐ вы-
полнения.

Чтобы включить (выключить) запрос на
подтверждение операции, нужно во время
работы инструмента нажать клавишу F10,

, или щѐлкнуть средней кнопкой мыши.
В появившейся диалоговой панели устано-
вить (снять) флаг Запрашивать.

Кроме того, можно включить (выключить)
запрос через меню Файл \ Настройки. Ана-
логично работает флаг Запрашивать при…
Поворотах на закладке Настройки.

Удалить исходный объект
Инструмент может удалять исходный объект после создания повернутого,
а может оставлять его. Это позволяет поворачивать сам объект, а также
создавать его повернутые копии.

Чтобы включить (выключить) автоматическое удаление исходного объек-
та, нужно установить (снять) флаг Удалить исходный объект на панели
настройки. Эта панель (Поворот), при включенном режиме Запрашивать,
появляется автоматически после выполнения шага 5 (запроса Угла пово-
рота), т.е. перед непосредственным выполнением операции. Если панель
не появляется (запрос отключен), то еѐ можно вызвать нажатием клавиши

F10, , или щелчком средней кнопкой мыши.

Запрашивать центр поворота
Инструмент может работать без запроса Центра поворота отдельным
этапом. Инструмент автоматически пропускает шаг 2 – выбор Центра по-
ворота. При этом:
