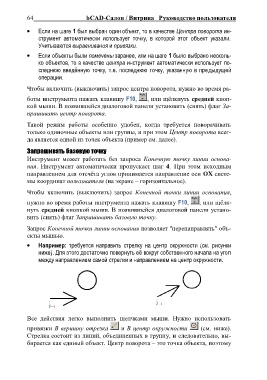

64 bCAD-Салон / Витрина Руководство пользователя

Если на шаге 1 был выбран один объект, то в качестве Центра поворота ин-
струмент автоматически использует точку, в которой этот объект указали.
Учитываются выравнивания и привязки.
Если объекты были помечены заранее, или на шаге 1 было выбрано несколь-
ко объектов, то в качестве центра инструмент автоматически использует по-
следнюю введѐнную точку, т.е. последнюю точку, указанную в предыдущей
операции.
Чтобы включить (выключить) запрос центра поворота, нужно во время ра-
боты инструмента нажать клавишу F10, , или щѐлкнуть средней кноп-
кой мыши. В появившейся диалоговой панели установить (снять) флаг За-
прашивать центр поворота.
Такой режим работы особенно удобен, когда требуется поворачивать
только одиночные объекты или группы, и при этом Центр поворота всег-
да является одной из точек объекта (пример см. далее).

Запрашивать базовую точку
Инструмент может работать без запроса Конечную точку линии основа-
ния. Инструмент автоматически пропускает шаг 4. При этом исходным
направлением для отсчѐта углов принимается направление оси OX систе-
мы координат пользователя (на экране – горизонтальное).
Чтобы включить (выключить) запрос Конечной точки линии основания,
нужно во время работы инструмента нажать клавишу F10, , или щѐлк-
нуть средней кнопкой мыши. В появившейся диалоговой панели устано-
вить (снять) флаг Запрашивать базовую точку.
Запрос Конечной точки линии основания позволяет "перенаправлять" объ-
екты мышью.

Например: требуется направить стрелку на центр окружности (см. рисунки
ниже). Для этого достаточно повернуть еѐ вокруг собственного начала на угол
между направлением самой стрелки и направлением на центр окружности.

Все действия легко выполнить щелчками мыши. Нужно использовать
привязки В вершину отрезка и В центр окружности (см. ниже).
Стрелка состоит из линий, объединенных в группу, и следовательно, вы-
бирается как единый объект. Центр поворота – это точка объекта, поэтому
