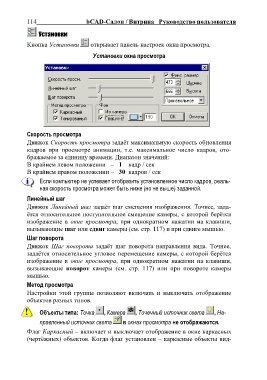

Page 116 - bCAD. Руководство пользователя

114 bCAD-Салон / Витрина Руководство пользователя

Установки открывает панель настроек окна просмотра.
Кнопка Установки Установки окна просмотра

Скорость просмотра
Движок Скорость просмотра задаѐт максимальную скорость обновления
кадров при просмотре анимации, т.е. максимальное число кадров, ото-
бражаемое за единицу времени. Диапазон значений:
В крайнем левом положении – 1 кадр / сек
В крайнем правом положении – 30 кадров / сек

Если компьютер не успевает отобразить установленное число кадров, реаль-
ная скорость просмотра может быть ниже (но не выше) заданной.

Линейный шаг
Движок Линейный шаг задаѐт шаг смещения изображения. Точнее, зада-
ѐтся относительное поступательное смещение камеры, с которой берѐтся
изображение в окне просмотра, при однократном нажатии на клавиши,
вызывающие шаг или сдвиг камеры (см. стр. 117) и при сдвиге мышью.

Шаг поворота
Движок Шаг поворота задаѐт шаг поворота направления вида. Точнее,
задаѐтся относительное угловое перемещение камеры, с которой берѐтся
изображение в окне просмотра, при однократном нажатии на клавиши,
вызывающие поворот камеры (см. стр. 117) или при повороте камеры
мышью.

Метод просмотра
Настройки этой группы позволяют включать и выключать отображение
объектов разных типов.

Объекты типа: Точка , Камера , Точечный источник света , На-

правленный источник света в окнах просмотра не отображаются.

Флаг Каркасный – включает и выключает отображение в окне каркасных
(чертѐжных) объектов. Когда флаг установлен – каркасные объекты вид-
