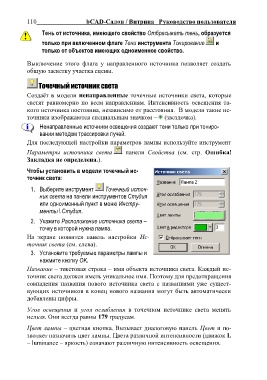

Page 112 - bCAD. Руководство пользователя

110 bCAD-Салон / Витрина Руководство пользователя

Тень от источника, имеющего свойство Отбрасывать тень, образуется
только при включенном флаге Тени инструмента Тонирование и
только от объектов имеющих одноименное свойство.

Выключение этого флага у направленного источника позволяет создать
общую засветку участка сцены.

Точечный источник света

Создаѐт в модели ненаправленные точечные источники света, которые
светят равномерно по всем направлениям. Интенсивность освещения та-
кого источника постоянна, независимо от расстояния. В модели такие ис-
точники изображаются специальным значком – (звездочка).

Ненаправленные источники освещения создают тени только при тониро-
вании методом трассировки лучей.

Для последующей настройки параметров лампы используйте инструмент

Параметры источника света панели Свойства (см. стр. Ошибка!
Закладка не определена.).

Чтобы установить в модели точечный ис-
точник света:

1. Выберите инструмент Точечный источ-
ник света на панели инструментов Студия
или одноименный пункт в меню Инстру-
менты \ Студия.

2. Укажите Расположение источника света –
точку в которой нужна лампа.

На экране появится панель настройки Ис-
точник света (см. слева).

3. Установите требуемые параметры лампы и
нажмите кнопку OK.

Название – текстовая строка – имя объекта источника света. Каждый ис-
точник света должен иметь уникальное имя. Поэтому для предотвращения
совпадения названия нового источника света с названиями уже сущест-
вующих источников в конец нового названия могут быть автоматически
добавлены цифры.

Угол освещения и угол ослабления в точечном источнике света менять
нельзя. Они всегда равны 179 градусам.

Цвет лампы – цветная кнопка. Вызывает диалоговую панель Цвет и по-
зволяет назначить цвет лампы. Цвета различной интенсивности (движок L
– luminance – яркость) означают различную интенсивность освещения.
