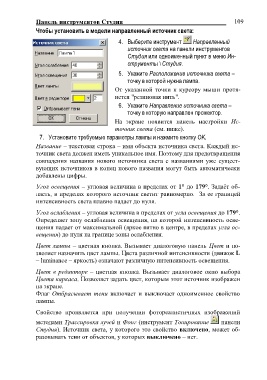

Page 111 - bCAD. Руководство пользователя

Панель инструментов Студия 109
Чтобы установить в модели направленный источник света:

4. Выберите инструмент Направленный
источник света на панели инструментов
Студия или одноименный пункт в меню Ин-
струменты \ Студия.

5. Укажите Расположение источника света –
точку в которой нужна лампа.

От указанной точки к курсору мыши протя-
нется "резиновая нить".

6. Укажите Направление источника света –
точку в которую направлен прожектор.

На экране появится панель настройки Ис-
точник света (см. ниже).
7. Установите требуемые параметры лампы и нажмите кнопку OK.

Название – текстовая строка – имя объекта источника света. Каждый ис-
точник света должен иметь уникальное имя. Поэтому для предотвращения
совпадения названия нового источника света с названиями уже сущест-
вующих источников в конец нового названия могут быть автоматически
добавлены цифры.

Угол освещения – угловая величина в пределах от 1° до 179°. Задаѐт об-
ласть, в пределах которого источник светит равномерно. За ее границей
интенсивность света плавно падает до нуля.

Угол ослабления – угловая величина в пределах от угла освещения до 179°.

Определяет зону ослабления освещения, на которой интенсивность осве-

щения падает от максимальной (яркое пятно в центре, в пределах угла ос-
вещения) до нуля на границе зоны ослабления.

Цвет лампы – цветная кнопка. Вызывает диалоговую панель Цвет и по-
зволяет назначить цвет лампы. Цвета различной интенсивности (движок L
– luminance – яркость) означают различную интенсивность освещения.

Цвет в редакторе – цветная кнопка. Вызывает диалоговое окно выбора

Цвета каркаса. Позволяет задать цвет, которым этот источник изображен
на экране.

Флаг Отбрасывает тени включает и выключает одноименное свойство

лампы.

Свойство проявляется при получении фотореалистичных изображений

методами Трассировка лучей и Фонг (инструмент Тонирование панели
Студия). Источник света, у которого это свойство включено, может об-
разовывать тени от объектов, у которых выключено – нет.
