P. 121

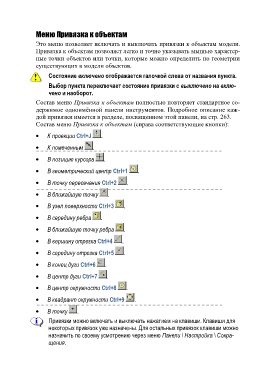

Меню Привязка к объектам
Это меню позволяет включать и выключать привязки к объектам модели.
Привязка к объектам позволяет легко и точно указывать мышью характер-
ные точки объектов или точки, которые можно определить по геометрии
существующих в модели объектов.
Состояние включено отображается галочкой слева от названия пункта.
Выбор пункта переключает состояние привязки с выключено на вклю-
чено и наоборот.
Состав меню Привязка к объектам полностью повторяет стандартное со-
держимое одноимѐнной панели инструментов. Подробное описание каж-
дой привязки имеется в разделе, посвященном этой панели, на стр. 263.
Состав меню Привязка к объектам (справа соответствующие кнопки):
К проекции Ctrl+J .
К помеченным .
В позицию курсора .
В геометрический центр Ctrl+1 .
В точку пересечения Ctrl+2 .
В ближайшую точку .
В узел поверхности Ctrl+3 .
В середину ребра .
В ближайшую точку ребра .
В вершину отрезка Ctrl+4 .
В середину отрезка Ctrl+5 .
В конец дуги Ctrl+6 .
В центр дуги Ctrl+7 .
В центр окружности Ctrl+8 .
В квадрант окружности Ctrl+9 .
В точку .
Привязки можно включать и выключать нажатием на клавиши. Клавиши для
некоторых привязок уже назначены. Для остальных привязок клавиши можно
назначить по своему усмотрению через меню Панели \ Настройка \ Сокра-
щения.
