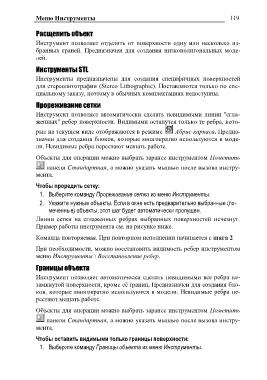

P. 119
Меню Инструменты 119
Расщепить объект
Инструмент позволяет отделить от поверхности одну или несколько из-
бранных граней. Предназначен для создания низкополигональных моде-
лей.
Инструменты STL
Инструменты предназначены для создания специфичных поверхностей
для стереолитографии (Stereo Lithographic). Поставляются только по спе-
циальному заказу, поэтому в обычных комплектациях недоступны.
Прореживание сетки
Инструмент позволяет автоматически сделать невидимыми линии "сгла-
женных" ребер поверхности. Видимыми останутся только те ребра, кото-
рые на текущем виде отображаются в режиме Абрис каркаса. Предна-
значен для создания блоков, которые многократно используются в моде-
ли. Невидимые ребра перестают мешать работе.
Объекты для операции можно выбрать заранее инструментом Пометить
панели Стандартная, а можно указать мышью после вызова инстру-
мента.
Чтобы проредить сетку:
1. Выберите команду Прореживание сетки из меню Инструменты.
2. Укажите нужные объекты. Если в окне есть предварительно выбранные (по-
меченные) объекты, этот шаг будет автоматически пропущен.
Линии сетки на сглаженных ребрах выбранных поверхностей исчезнут.
Пример работы инструмента см. на рисунке ниже.
Команда повторяемая. При повторном исполнении начинается с шага 2
При необходимости, можно восстановить видимость ребер инструментом
меню Инструменты \ Восстановление ребер.
Границы объекта
Инструмент позволяет автоматически сделать невидимыми все ребра не-
замкнутой поверхности, кроме еѐ границ. Предназначен для создания бло-
ков, которые многократно используются в модели. Невидимые ребра пе-
рестают мешать работе.
Объекты для операции можно выбрать заранее инструментом Пометить
панели Стандартная, а можно указать мышью после вызова инстру-
мента.
Чтобы оставить видимыми только границы поверхности:
1. Выберите команду Границы объекта из меню Инструменты.
