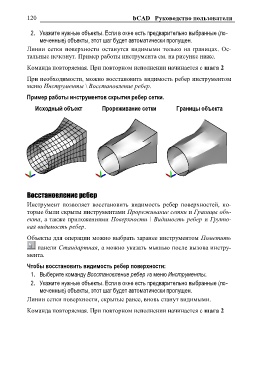

Page 120 - bCAD. Руководство пользователя

120 bCAD Руководство пользователя

2. Укажите нужные объекты. Если в окне есть предварительно выбранные (по-
меченные) объекты, этот шаг будет автоматически пропущен.

Линии сетки поверхности останутся видимыми только на границах. Ос-
тальные исчезнут. Пример работы инструмента см. на рисунке ниже.

Команда повторяемая. При повторном исполнении начинается с шага 2

При необходимости, можно восстановить видимость ребер инструментом
меню Инструменты \ Восстановление ребер.

Пример работы инструментов скрытия ребер сетки.

Исходный объект Прореживание сетки Границы объекта

Восстановление ребер

Инструмент позволяет восстановить видимость ребер поверхностей, ко-
торые были скрыты инструментами Прореживание сетки и Границы объ-
екта, а также приложениями Поверхности \ Видимость ребер и Группо-
вая видимость ребер.

Объекты для операции можно выбрать заранее инструментом Пометить

панели Стандартная, а можно указать мышью после вызова инстру-
мента.

Чтобы восстановить видимость ребер поверхности:
1. Выберите команду Восстановление ребер из меню Инструменты.
2. Укажите нужные объекты. Если в окне есть предварительно выбранные (по-
меченные) объекты, этот шаг будет автоматически пропущен.

Линии сетки поверхности, скрытые ранее, вновь станут видимыми.

Команда повторяемая. При повторном исполнении начинается с шага 2
