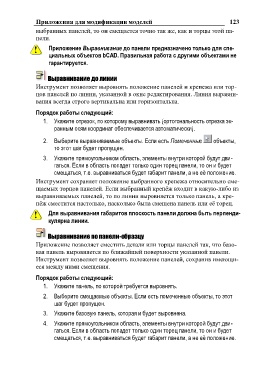

Приложения для модификации моделей 123

выбранных панелей, то он смещается точно так же, как и торцы этой па-
нели.

Приложение Выравнивание до панели предназначено только для спе-
циальных объектов bCAD. Правильная работа с другими объектами не
гарантируется.

Выравнивание до линии
Инструмент позволяет выровнять положение панелей и крепежа или тор-
цов панелей по линии, указанной в окне редактирования. Линия выравни-
вания всегда строго вертикальна или горизонтальна.

Порядок работы следующий:
1. Укажите отрезок, по которому выравнивать (ортогональность отрезка эк-
ранным осям координат обеспечивается автоматически).

2. Выберите выравниваемые объекты. Если есть Помеченные объекты,
то этот шаг будет пропущен.

3. Укажите прямоугольником область, элементы внутри которой будут дви-
гаться. Если в область попадет только один торец панели, то он и будет
смещаться, т.е. выравниваться будет габарит панели, а не еѐ положение.

Инструмент сохраняет положение выбранного крепежа относительно сме-
щаемых торцов панелей. Если выбранный крепѐж входит в какую-либо из
выравниваемых панелей, то по линии выровняется только панель, а кре-
пѐж сместится настолько, насколько была смещена панель или еѐ торец.

Для выравнивания габаритов плоскость панели должна быть перпенди-
кулярна линии.

Выравнивание по панели-образцу
Приложение позволяет сместить детали или торцы панелей так, что базо-
вая панель выровняется по ближайшей поверхности указанной панели.
Инструмент позволяет выровнять положение панелей, сохранив имеющи-
еся между ними смещения.

Порядок работы следующий:
1. Укажите панель, по которой требуется выровнять.

2. Выберите смещаемые объекты. Если есть помеченные объекты, то этот
шаг будет пропущен.

3. Укажите базовую панель, которая и будет выровнена.

4. Укажите прямоугольником область, элементы внутри которой будут дви-
гаться. Если в область попадет только один торец панели, то он и будет
смещаться, т.е. выравниваться будет габарит панели, а не еѐ положение.
