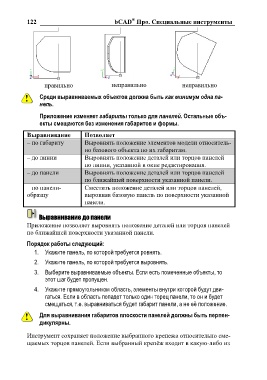

122 bCAD® Про. Специальные инструменты

правильно неправильно неправильно

Среди выравниваемых объектов должна быть как минимум одна па-
нель.

Приложение изменяет габариты только для панелей. Остальные объ-
екты смещаются без изменения габаритов и формы.

Выравнивание Позволяет
– по габариту
Выровнять положение элементов модели относитель-
– до линии но базового объекта по их габаритам.

– до панели Выровнять положение деталей или торцов панелей
по линии, указанной в окне редактирования.
– по панели-
образцу Выровнять положение деталей или торцов панелей
по ближайшей поверхности указанной панели.

Сместить положение деталей или торцов панелей,
выровняв базовую панель по поверхности указанной
панели.

Выравнивание до панели
Приложение позволяет выровнять положение деталей или торцов панелей
по ближайшей поверхности указанной панели.

Порядок работы следующий:
1. Укажите панель, по которой требуется ровнять.
2. Укажите панель, по которой требуется выровнять.

3. Выберите выравниваемые объекты. Если есть помеченные объекты, то
этот шаг будет пропущен.

4. Укажите прямоугольником область, элементы внутри которой будут дви-
гаться. Если в область попадет только один торец панели, то он и будет
смещаться, т.е. выравниваться будет габарит панели, а не еѐ положение.

Для выравнивания габаритов плоскости панелей должны быть перпен-
дикулярны.

Инструмент сохраняет положение выбранного крепежа относительно сме-
щаемых торцов панелей. Если выбранный крепѐж входит в какую-либо из
