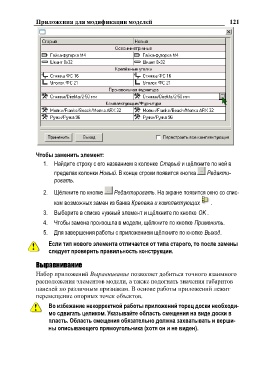

Приложения для модификации моделей 121

Чтобы заменить элемент:
1. Найдите строку с его названием в колонке Старый и щѐлкните по ней в
пределах колонки Новый. В конце строки появится кнопка Редакти-
ровать.

2. Щѐлкните по кнопке Редактировать. На экране появится окно со спис-

ком возможных замен из банка Крепежа и комплектующих .
3. Выберите в списке нужный элемент и щѐлкните по кнопке OK .
4. Чтобы замена произошла в модели, щѐлкните по кнопке Применить.
5. Для завершения работы с приложением щѐлкните по кнопке Выход.

Если тип нового элемента отличается от типа старого, то после замены
следует проверить правильность конструкции.

Выравнивание

Набор приложений Выравнивание позволяет добиться точного взаимного
расположения элементов модели, а также подогнать значения габаритов
панелей по различным признакам. В основе работы приложений лежит
перемещение опорных точек объектов.

Во избежание некорректной работы приложений торец доски необходи-
мо сдвигать целиком. Указывайте область смещения на виде доски в
пласть. Область смещения обязательно должна захватывать и верши-
ны описывающего прямоугольника (хотя он и не виден).
