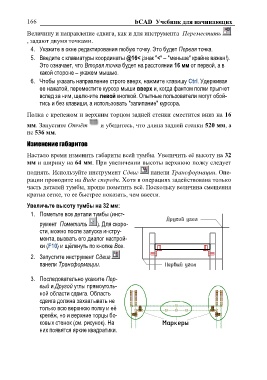

166 bCAD Учебник для начинающих

Величину и направление сдвига, как и для инструмента Переместить
, задают двумя точками.

4. Укажите в окне редактирования любую точку. Это будет Первая точка.

5. Введите с клавиатуры координаты @16< (знак "<" – "меньше" крайне важен!).
Это означает, что Вторая точка будет на расстоянии 16 мм от первой, а в
какой стороне – укажем мышью.

6. Чтобы указать направление строго вверх, нажмите клавишу Ctrl. Удерживая
ее нажатой, переместите курсор мыши вверх и, когда фантом полки прыгнет
вслед за ним, щелкните левой кнопкой. Опытные пользователи могут обой-
тись и без клавиши, а использовать "залипание" курсора.

Полка с крепежом и верхним торцом задней стенки сместится вниз на 16

мм. Запустите Отчѐт и убедитесь, что длина задней стенки 520 мм, а
не 536 мм.

Изменение габаритов

Настало время изменить габариты всей тумбы. Увеличить еѐ высоту на 32
мм и ширину на 64 мм. При увеличении высоты верхнюю полку следует

поднять. Используйте инструмент Сдвиг панели Трансформации. Опе-
рации проводите на Виде спереди. Хотя в операциях задействована только
часть деталей тумбы, проще пометить всѐ. Поскольку величина смещения
кратна сетке, то ее быстрее показать, чем ввести.

Увеличьте высоту тумбы на 32 мм:
1. Пометьте все детали тумбы (инст-

румент Пометить ). Для скоро-
сти, можно после запуска инстру-
мента, вызвать его диалог настрой-
ки (F10) и щѐлкнуть по кнопке Все.

2. Запустите инструмент Сдвиг
панели Трансформации.

3. Последовательно укажите Пер-
вый и Другой углы прямоуголь-
ной области сдвига. Область
сдвига должна захватывать не
только всю верхнюю полку и еѐ
крепѐж, но и верхние торцы бо-
ковых стенок (см. рисунок). На
них появятся яркие квадратики.
