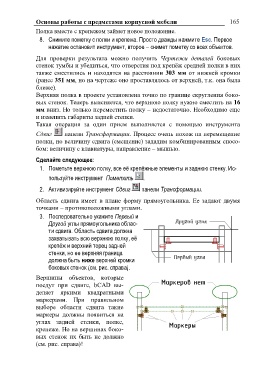

Основы работы с предметами корпусной мебели 165

Полка вместе с крепежом займет новое положение.
8. Снимите пометку с полки и крепежа. Просто дважды нажмите Esc. Первое
нажатие остановит инструмент, второе – снимет пометку со всех объектов.

Для проверки результата можно получить Чертежи деталей боковых
стенок тумбы и убедиться, что отверстия под крепѐж средней полки в них
также сместились и находятся на расстоянии 303 мм от нижней кромки
(ранее 351 мм, но на чертеже оно проставлялось от верхней, т.к. она была
ближе).
Верхняя полка в проекте установлена точно по границе скругления боко-
вых стенок. Теперь выясняется, что верхнюю полку нужно сместить на 16
мм вниз. Но только переместить полку – недостаточно. Необходимо еще
и изменить габариты задней стенки.
Такая операция за один прием выполняется с помощью инструмента

Сдвиг панели Трансформации. Процесс очень похож на перемещение
полки, но величину сдвига (смещение) зададим комбинированным спосо-
бом: величину с клавиатуры, направление – мышью.

Сделайте следующее:
1. Пометьте верхнюю полку, все еѐ крепѐжные элементы и заднюю стенку. Ис-

пользуйте инструмент Пометить .

2. Активизируйте инструмент Сдвиг панели Трансформации.

Область сдвига имеет в плане форму прямоугольника. Ее задают двумя
точками – противоположными углами.

3. Последовательно укажите Первый и
Другой углы прямоугольника облас-
ти сдвига. Область сдвига должна
захватывать всю верхнюю полку, еѐ
крепѐж и верхний торец задней
стенки, но ее верхняя граница
должна быть ниже верхней кромки
боковых стенок (см. рис. справа).

Вершины объектов, которые
поедут при сдвиге, bCAD вы-
деляет яркими квадратными
маркерами. При правильном
выборе области сдвига такие
маркеры должны появиться на
углах задней стенки, полке,
крепеже. Но на вершинах боко-
вых стенок их быть не должно
(см. рис. справа)!
