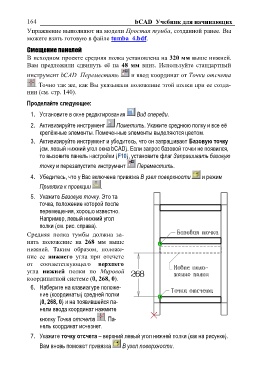

164 bCAD Учебник для начинающих
Упражнение выполняют на модели Простая тумба, созданной ранее. Вы
можете взять готовую в файле tumba_4.bdf.

Смещение панелей
В исходном проекте средняя полка установлена на 320 мм выше нижней.
Вам предложили сдвинуть еѐ на 48 мм вниз. Используйте стандартный

инструмент bCAD Переместить и ввод координат от Точки отсчета

. Точно так же, как Вы указывали положение этой полки при ее созда-
нии (см. стр. 140).

Проделайте следующее:

1. Установите в окне редактирования Вид спереди.

2. Активизируйте инструмент Пометить. Укажите среднюю полку и все еѐ
крепѐжные элементы. Помеченные элементы выделяются цветом.

3. Активизируйте инструмент и убедитесь, что он запрашивает Базовую точку
(см. левый нижний угол окна bCAD). Если запрос базовой точки не появился,
то вызовите панель настройки (F10), установите флаг Запрашивать базовую

точку и перезапустите инструмент Переместить.

4. Убедитесь, что у Вас включена привязка В узел поверхности и режим

Привязка к проекции .

5. Укажите Базовую точку. Это та
точка, положение которой после
перемещения, хорошо известно.
Например, левый нижний угол
полки (см. рис. справа).

Средняя полка тумбы должна за-
нять положение на 268 мм выше
нижней. Таким образом, положе-
ние ее нижнего угла при отсчете
от соответствующего верхнего
угла нижней полки по Мировой
координатной системе (0, 268, 0).

6. Наберите на клавиатуре положе-
ние (координаты) средней полки
(0, 268, 0) и на появившейся па-
нели ввода координат нажмите

кнопку Точка отсчета . Па-
нель координат исчезнет.

7. Укажите точку отсчета – верхний левый угол нижней полки (как на рисунке).

Вам вновь поможет привязка В узел поверхности.
