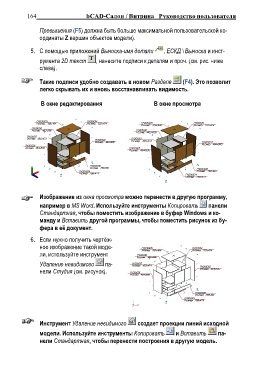

164 bCAD-Салон / Витрина Руководство пользователя

Превышения (F5) должна быть больше максимальной пользовательской ко-
ординаты Z вершин объектов модели).

5. С помощью приложений Выноска-имя детали , ЕСКД \ Выноска и инст-
румента 2D текст , нанесите подписи к деталям и проч. (см. рис. ниже
слева).

Такие подписи удобно создавать в новом Разделе (F4). Это позволит
легко скрывать их и вновь восстанавливать видимость.

В окне редактирования В окне просмотра

Изображение из окна просмотра можно перенести в другую программу,
например в MS Word. Используйте инструменты Копировать панели
Стандартная, чтобы поместить изображение в буфер Windows и ко-
манду и Вставить другой программы, чтобы поместить рисунок из бу-
фера в еѐ документ.
6. Если нужно получить чертѐж-
ное изображение такой моде-
ли, используйте инструмент
Удаление невидимого па-
нели Студия (см. рисунок).

Инструмент Удаление невидимого создает проекции линий исходной
модели. Используйте инструменты Копировать и Вставить па-
нели Стандартная, чтобы перенести построения в другую модель.
