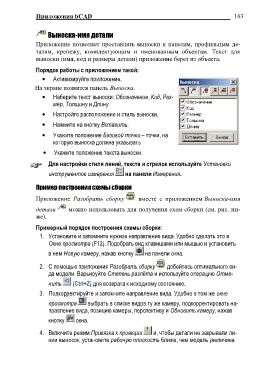

Приложения bCAD 163

Выноска-имя детали

Приложение позволяет проставлять выноски к панелям, профильным де-
талям, крепежу, комплектующим и именованным объектам. Текст для
выноски (имя, код и размеры детали) приложение берет из объекта.

Порядок работы с приложением такой:
Активизируйте приложение.

На экране появится панель Выноска.
Наберите текст выноски: Обозначение, Код, Раз-
мер, Толщину и Длину.

Настройте расположение и стиль выноски.

Нажмите на кнопку Вставить.

Укажите положение Базовой точки – точки, на
которую выноска должна указывать

Укажите положение текста выноски.

Для настройки стиля линий, текста и стрелок используйте Установки
инструментов измерения на панели Измерения.

Пример построения схемы сборки

Приложение Разобрать сборку вместе с приложением Выноска-имя

детали можно использовать для получения схем сборки (см. рис. ни-
же).

Примерный порядок построения схемы сборки:
1. Установите и запомните нужное направление вида. Удобно сделать это в
Окне просмотра (F12). Подобрать вид клавишами или мышью и установить

в нем Новую камеру, нажав кнопку на панели окна.

2. С помощью приложения Разобрать сборку добейтесь оптимального ви-
да модели. Варьируйте Степень разлѐта и используйте операцию Отме-
нить (Ctrl+Z) для возврата к исходному состоянию.

3. Подкорректируйте и запомните направление вида. Удобно в том же окне
просмотра выбрать в списке видов ту же камеру, подкорректировать на-
правление вида, позицию камеры, перспективу и Обновить камеру, нажав
кнопку окна.

4. Включите режим Привязка к проекции и, чтобы детали не закрывали ли-
нии выносок, установите рабочую плоскость ближе, чем модель (величина
