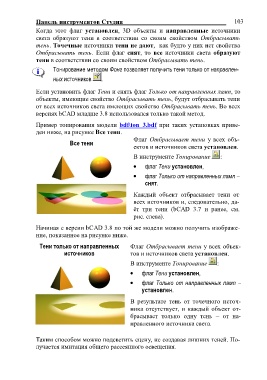

Панель инструментов Студия 103
Когда этот флаг установлен, 3D объекты и направленные источники
света образуют тени в соответствии со своим свойством Отбрасывать
тень. Точечные источники тени не дают, как будто у них нет свойства
Отбрасывать тень. Если флаг снят, то все источники света образуют
тени в соответствии со своим свойством Отбрасывать тень.
Тонирование методом Фонг позволяет получить тени только от направлен-
ных источников .
Если установить флаг Тени и снять флаг Только от направленных ламп, то
объекты, имеющие свойство Отбрасывать тень, будут отбрасывать тени
от всех источников света имеющих свойство Отбрасывать тень. Во всех
версиях bCAD младше 3.8 использовался только такой метод.
Пример тонирования модели bdf\ton_3.bdf при таких установках приве-
ден ниже, на рисунке Все тени.
Все тени Флаг Отбрасывает тени у всех объ-
ектов и источников света установлен.
В инструменте Тонирование :
флаг Тени установлен,
флаг Только от направленных ламп –
снят.
Каждый объект отбрасывает тени от
всех источников и, следовательно, да-
ѐт три тени (bCAD 3.7 и ранее, см.
рис. слева).
Начиная с версии bCAD 3.8 по той же модели можно получить изображе-
ние, показанное на рисунке ниже.
Тени только от направленных Флаг Отбрасывает тени у всех объек-
источников тов и источников света установлен.
В инструменте Тонирование :
флаг Тени установлен,
флаг Только от направленных ламп –
установлен.
В результате тень от точечного источ-
ника отсутствует, и каждый объект от-
брасывает только одну тень – от на-
правленного источника света.
Таким способом можно подсветить сцену, не создавая лишних теней. По-
лучается имитация общего рассеянного освещения.
