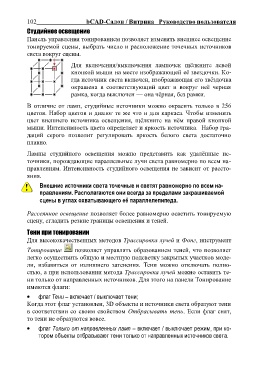

Page 104 - bCAD. Руководство пользователя

102 bCAD-Салон / Витрина Руководство пользователя

Студийное освещение
Панель управления тонированием позволяет изменять внешнее освещение
тонируемой сцены, выбрать число и расположение точечных источников
света вокруг сцены.

Для включения/выключения лампочек щѐлкните левой
кнопкой мыши на месте изображающей еѐ звездочки. Ко-
гда источник света включен, изображающая его звѐздочка
окрашена в соответствующий цвет и вокруг неѐ черная
рамка, когда выключен — она чѐрная, без рамки.

В отличие от ламп, студийные источники можно окрасить только в 256
цветов. Набор цветов и диалог те же что и для каркаса. Чтобы изменить
цвет внешнего источника освещения, щѐлкните на нѐм правой кнопкой
мыши. Интенсивность цвета определяет и яркость источника. Набор гра-
даций серого позволит регулировать яркость белого света достаточно
плавно.

Лампы студийного освещения можно представить как удалѐнные ис-
точники, порождающие параллельные лучи света равномерно по всем на-
правлениям. Интенсивность студийного освещения не зависит от рассто-
яния.

Внешние источники света точечные и светят равномерно по всем на-
правлениям. Располагаются они всегда за пределами закрашиваемой
сцены в углах охватывающего еѐ параллелепипеда.

Рассеянное освещение позволяет более равномерно осветить тонируемую
сцену, сгладить резкие границы освещения и теней.

Тени при тонировании
Для высококачественных методов Трассировка лучей и Фонг, инструмент

Тонирование позволяет управлять образованием теней, что позволяет
легко осуществить общую и местную подсветку закрытых участков моде-
ли, избавиться от излишнего затенения. Тени можно отключать полно-
стью, а при использовании метода Трассировка лучей можно оставить те-
ни только от направленных источников. Для этого на панели Тонирование
имеются флаги:

флаг Тени – включает / выключает тени;
Когда этот флаг установлен, 3D объекты и источники света образуют тени
в соответствии со своим свойством Отбрасывать тень. Если флаг снят,
то тени не образуются вовсе.

флаг Только от направленных ламп – включает / выключает режим, при ко-
тором объекты отбрасывают тени только от направленных источников света.
