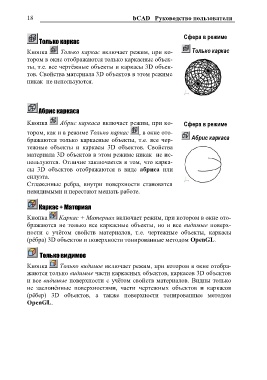

18 bCAD Руководство пользователя

     Только каркас                                  Сфера в режиме
                                                       Только каркас
Кнопка Только каркас включает режим, при ко-
тором в окне отображаются только каркасные объек-
ты, т.е. все чертѐжные объекты и каркасы 3D объек-
тов. Свойства материала 3D объектов в этом режиме
никак не используются.

     Абрис каркаса                                  Сфера в режиме
                                                       Абрис каркаса
Кнопка Абрис каркаса включает режим, при ко-

тором, как и в режиме Только каркас , в окне ото-
бражаются только каркасные объекты, т.е. все чер-
тежные объекты и каркасы 3D объектов. Свойства
материала 3D объектов в этом режиме никак не ис-
пользуются. Отличие заключается в том, что карка-
сы 3D объектов отображаются в виде абриса или
силуэта.
Сглаженные ребра, внутри поверхности становятся
невидимыми и перестают мешать работе.

     Каркас + Материал

Кнопка Каркас + Материал включает режим, при котором в окне ото-
бражаются не только все каркасные объекты, но и все видимые поверх-
ности с учѐтом свойств материалов, т.е. чертежные объекты, каркасы
(рѐбра) 3D объектов и поверхности тонированные методом OpenGL.

      Только видимое

Кнопка Только видимое включает режим, при котором в окне отобра-
жаются только видимые части каркасных объектов, каркасов 3D объектов
и все видимые поверхности с учѐтом свойств материалов. Видны только
не заслонѐнные поверхностями, части чертежных объектов и каркасов
(рѐбер) 3D объектов, а также поверхности тонированные методом
OpenGL.
