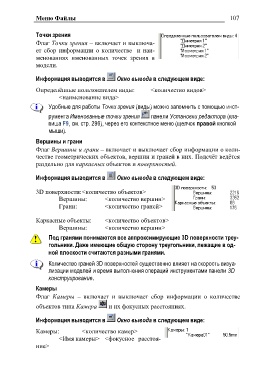

Page 107 - bCAD. Руководство пользователя

Меню Файлы 107

Точки зрения

Флаг Точки зрения – включает и выключа-
ет сбор информации о количестве и наи-
менованиях именованных точек зрения в
модели.

Информация выводится в Окно вывода в следующем виде:

Определѐнные пользователем виды: <количество видов>
<наименование вида>

Удобные для работы Точки зрения (виды) можно запомнить с помощью инст-

румента Именованные точки зрения панели Установки редактора (кла-
виша F9, см. стр. 296), через его контекстное меню (щелчок правой кнопкой
мыши).

Вершины и грани

Флаг Вершины и грани – включает и выключает сбор информации о коли-
честве геометрических объектов, вершин и граней в них. Подсчѐт ведѐтся
раздельно для каркасных объектов и поверхностей.

Информация выводится в Окно вывода в следующем виде:

3D поверхности:<количество объектов>

Вершины: <количество вершин>

Грани: <количество граней>

Каркасные объекты: <количество объектов>
Вершины: <количество вершин>

Под гранями понимаются все аппроксимирующие 3D поверхности треу-
гольники. Даже имеющие общую сторону треугольники, лежащие в од-
ной плоскости считаются разными гранями.

Количество граней 3D поверхностей существенно влияет на скорость визуа-
лизации моделей и время выполнения операций инструментами панели 3D
конструирование.

Камеры
Флаг Камеры – включает и выключает сбор информации о количестве

объектов типа Камера и их фокусных расстояниях.

Информация выводится в Окно вывода в следующем виде:

Камеры: <количество камер>

<Имя камеры> <фокусное расстоя-

ние>
