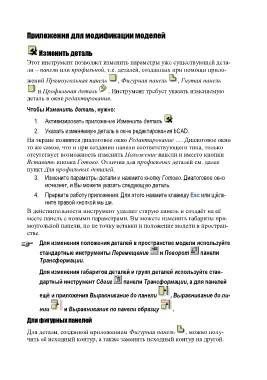

Приложения для модификации моделей

Изменить деталь

Этот инструмент позволяет изменить параметры уже существующей дета-
ли – панели или профильной, т.е. деталей, созданных при помощи прило-

жений Прямоугольная панель , Фигурная панель , Гнутая панель

и Профильная деталь . Инструмент требует указать изменяемую
деталь в окне редактирования.

Чтобы Изменить деталь, нужно:

1. Активизировать приложение Изменить деталь .
2. Указать изменяемую деталь в окне редактирования bCAD.
На экране появится диалоговое окно Редактирование …. Диалоговое окно
то же самое, что и при создании панели соответствующего типа, только
отсутствует возможность изменить Положение панели и вместо кнопки
Вставить кнопка Готово. Отличия для профильных деталей см. далее
пункт Для профильных деталей.
3. Измените параметры детали и нажмите кнопку Готово. Диалоговое окно

исчезнет, и Вы можете указать следующую деталь.
4. Прервите работу приложения. Для этого нажмите клавишу Esc или щѐлк-

ните правой кнопкой мыши.
В действительности инструмент удаляет старую панель и создаѐт на еѐ
месте панель с новыми параметрами. Вы можете изменить габариты пря-
моугольной панели, но не точку вставки и положение модели в простран-
стве.

Для изменения положения деталей в пространстве модели используйте
стандартные инструменты Перемещение и Поворот панели
Трансформации.

Для изменения габаритов деталей и групп деталей используйте стан-
дартный инструмент Сдвиг панели Трансформации, а для панелей

ещѐ и приложения Выравнивание до панели , Выравнивание до ли-

нии и Выравнивание по панели образцу .

Для фигурных панелей

Для детали, созданной приложением Фигурная панель , можно полу-
чить еѐ исходный контур, а также заменить исходный контур на другой.
